Een lichtkrant samentellen

De WD-900 serie weegschaal beschikt over een lichtkrantfunctie waarmee op het scherm aan de klantzijde een bedrijfslogo of andere afbeeldingen als een diaserie getoond kunnen worden. Het advies is om circa 5 tot 10 verschillende afbeeldingen te laten rouleren en deze afhankelijk van uw aanbiedingen periodiek te vervangen (als een digitale advertentie krant). Uiteraard kunt u veel meer afbeeldingen plaatsen of slechts 1 als standaard achtergrond.

Een afbeelding geschikt maken en toevoegen middels de USB aansluiting.

Allereerst dienen we een afbeelding geschikt te maken voor wat betreft het formaat en welke kleurdiepte.

De WD-900 serie weegschaal bestaat in verschillende uitvoeringen waaronder voorzien van een 7” klantscherm of een 12” klantscherm. Het scherm aan de bedienzijde is in beiden gevallen 12”. Voor beiden schermen is het gebruikte afbeeldingsformaat 800 x 600 pixels.

Bij een 7” klant scherm: Van dit scherm is het bovenste gedeelte gevuld met het menu en een gedeelte wat niet zichtbaar is. Dit menu is 800 pixels breed en 120 pixels hoog. Het bovenste gedeelte wat tevens niet zichtbaar is is eveneens 800 pixels breed en 120 pixels hoog. Het onderste deel wat in beeld is; 800 pixels breed x 360 pixels hoog is het gedeelte dat je kunt gebruiken voor het tonen van uw afbeelding. Zie onderstaand schema…

Bij een 12” klant scherm: Van dit scherm is het bovenste gedeelte gevuld met het menu. Dit menu is 800 pixels breed en 120 pixels hoog. Het onderste deel wat in beeld is; 800 pixels breed x 480 pixels hoog is het gedeelte dat je kunt gebruiken voor het tonen van uw afbeelding.

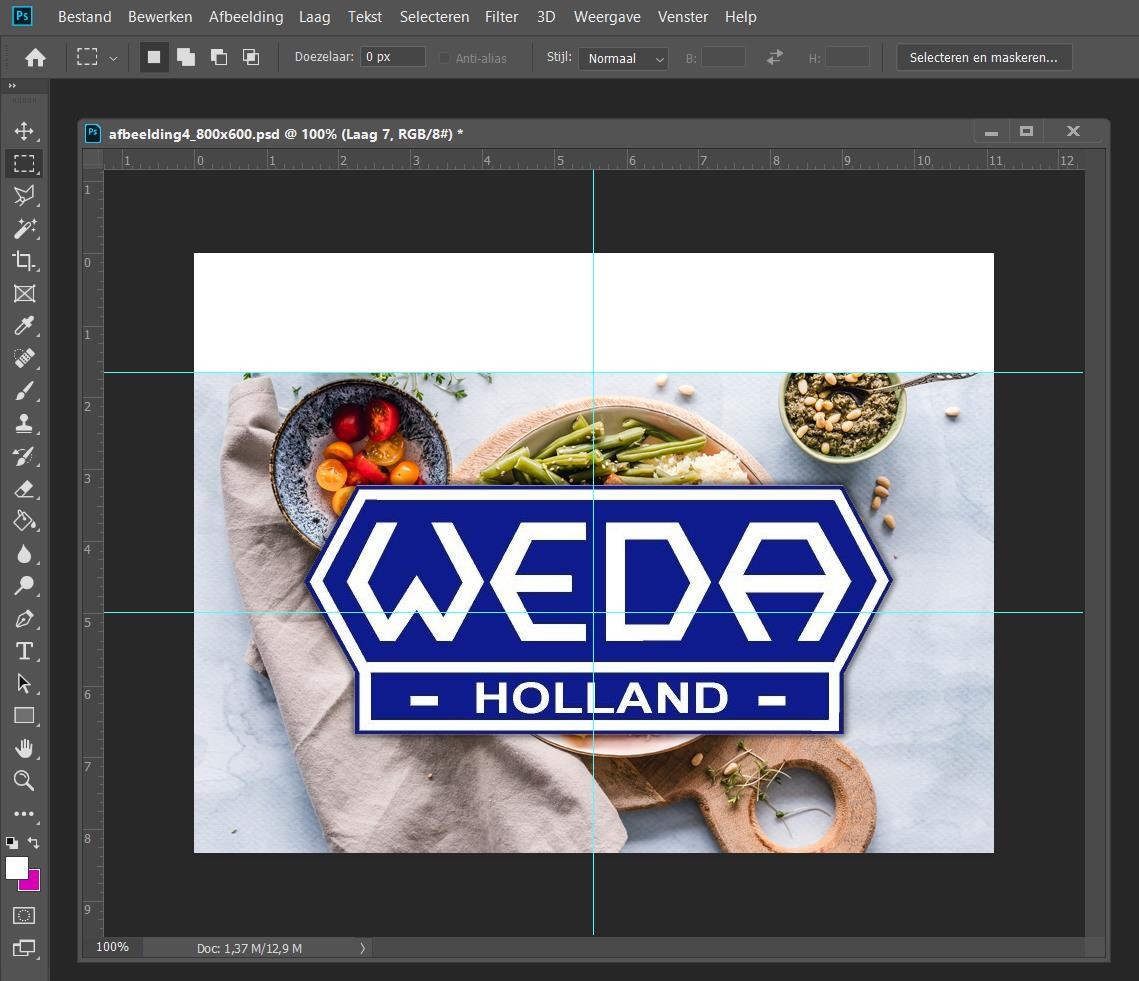

De afbeelding die u gaat maken is dus 800 x 600 pixels waarvan het bovenste gedeelte door het menu niet zichtbaar is.

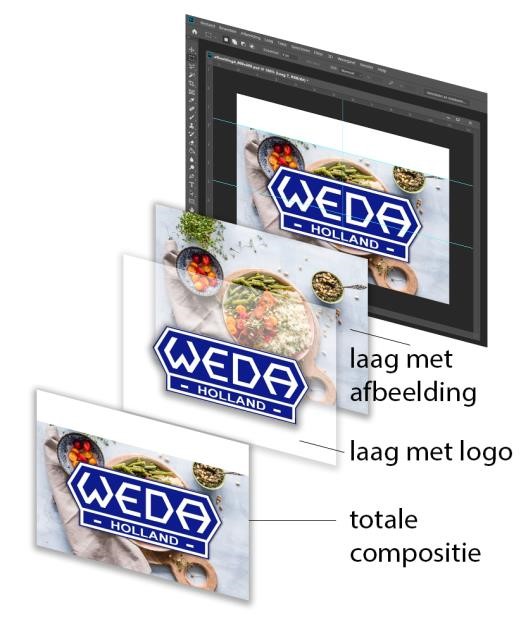

Het handigste is om een template voorzien van lagen te maken met bijvoorbeeld uw logo op een vaste plek, eventuele teksten met een vaste opmaak en positie en daaronder de afbeelding die u wilt tonen aan de klant. Hierdoor krijgt de opmaak een rustige uitstraling en kunt u uw eigen huisstijl bij elke dia toepassen. Door het eenmalig maken van een basis template hoeft u bij het aanpassen van de opvolgende afbeeldingen (dia’s) eigenlijk alleen maar de laag met het plaatje en de eventuele tekst aan te passen. Daarna opnieuw opslaan en deze afbeelding op uw weegschaal te plaatsen.

Uiteraard is dit niet noodzakelijk echter net als bij een reguliere advertentie is een mooie en goede opmaak wel aan te bevelen.

Ook van GIMP zijn voldoende gratis tutorials te vinden. Wilt u dit programma goed leren gebruiken dan kunt u het beste beginnen op: https://www.gimp.org/tutorials/

Indien u geen speciale opmaak wilt maken kunt u volstaan met het schalen van de afbeelding tot de juiste resolutie en het bestandsformaat. Doet u dit niet dan zal de afbeeldingen in vrijwel alle situaties te groot zijn voor de weegschaal. De weegschaal zal in sommige situaties de afbeelding wel toestaan echter dit maakt de weegschaal dan onnodig traag in gebruik.

Zodra u de afbeelding gereed heeft en de afbeelding wilt gaan opslaan om te gaan gebruiken op de weegschaal dient u de afbeelding aan te passen naar de juiste instellingen. Dit is noodzakelijk voor de weegschaal. Doet u dit niet, dan kan de weegschaal de afbeelding niet inladen.

Een afbeelding geschikt maken voor het laden op de weegschaal middels Adobe Photoshop

Nadat u de afbeelding heeft gemaakt dient u de volgende handelingen te verrichten. Het handigste is om van de bewerkingen een Photoshop bestand (extensie .PSD) op te slaan zodat u alle lagen compleet heeft en de volgende keer gemakkelijk gebruik kunt maken van dit ‘sjabloon’. Sla hierna het gemaakte bestand op als een PNG formaat. Dit formaat bestaat standaard uit 1 laag echter is nu nog iet 100% geschikt om in te kunnen laden in de weegschaal. Dit (.PNG) document openen we  vervolgens om aanpassen en geschikt te maken voor de weegschaal.

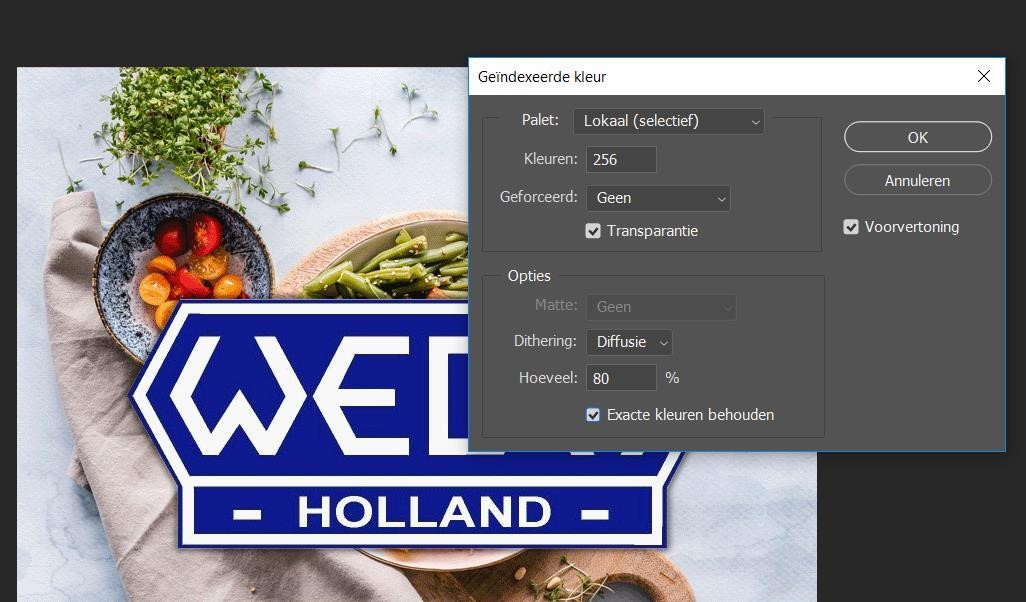

Ga in het Photoshop menu naar: Afbeelding  Modus  Geïndexeerde kleuren. Pas aan naar 256 kleuren. Omdat een afbeelding met 256 kleuren standaard kleurdiepte mist welke bij met name kleurverlopen erg duidelijk zichtbaar zijn kun je middels ‘dithering, diffusie, 80%’ (zie onderstaande afbeelding) de afbeeldingen middels dithering wel mooi maken.

Dithering is een algoritme waarmee de afbeelding middels kleine puntjes en het automatisch tactisch plaatsen hiervan de illusie van kleurverloop gemaakt wordt. Denk aan de ouderwetse kranten waarbij foto’s in grijswaarden en een raster er toch als zwart witr foto uitzagen middels 1 drukkleur (zwart).

Als je de voorvertoning aan hebt staan zie je gelijk wat het verschil in kwaliteit is. Nadat u tevreden bent met de instellingen klikt u op OK. Hierna slaat u het bestand op als BMP. Let op het vinkje ‘Transparantie’ welke aangevinkt dient te zijn.

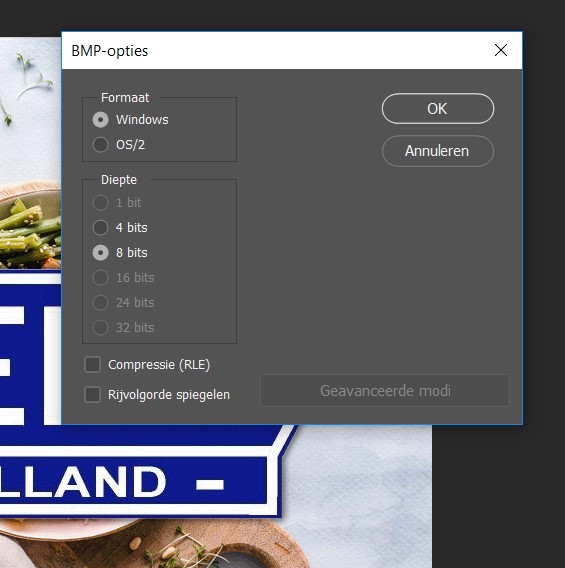

Bestand opslaan als, BMP. Let er op dat het vinkje bij RLE compressie niet aanstaat!

Het laden van de afbeelding in uw weegschaal

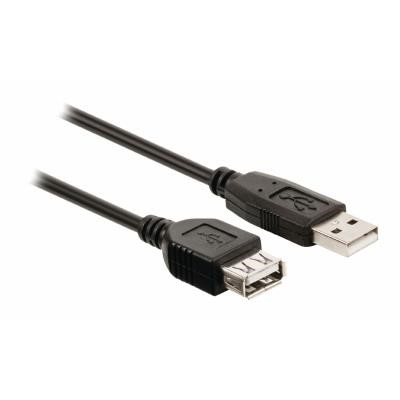

Nadat u deze handeling voor al uw plaatjes heeft gedaan kunt u de plaatjes (de *.BMP bestanden) op een USB stick plaatsen. Plaats de USB stick in de USB poort (of verlengkabel) van uw weegschaal.

Op de weegschaal zelf gaat u naar MENU  LICHTKRANT

Vervolgens krijg u een scherm waarbij u het vinkje bij ‘LICHTKRANT’ aangevinkt dient te hebben. Als u op ‘FOTO-SERIE VOLGORDE’ klikt gaat u naar een volgend menu.

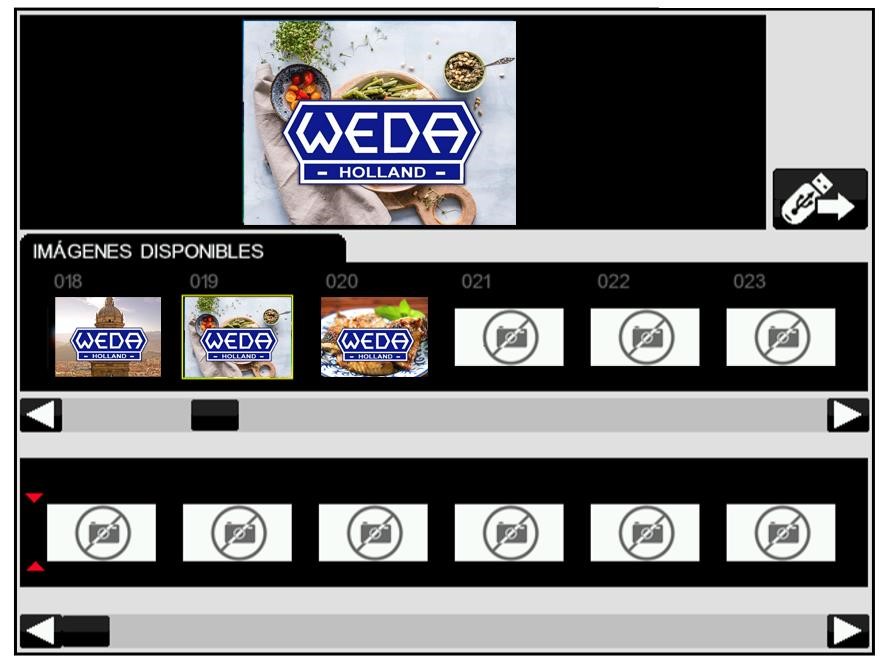

In dit menu het bovenste deel een preview van het geselecteerde plaatje. Met daarnaast de buttons

om een plaatje van USB te laden  en de buttons om eventueel een afbeelding weer te verwijderen. Let op dat het verwijderen alleen het verwijderen uit de kolom GESELECTEERDE BEELDEN betreft. U kunt een afbeelding welke eenmaal ingeladen niet meer verwijderen. U kunt wel de betreffende afbeelding op de betreffende positie overschrijven. Als u op de bovenste grote preview van de afbeelding blijft duwen krijg je een scherm vullende preview te zien aan de bedienzijde. De nogmaals 1 keer te klikken verdwijnt de beeldvullende afbeelding.

De middelste verticale kolom bestaat uit de BESCHIKBARE BEELDEN. Let op dat elke afbeelding een positie in de weegschaal krijgt welke vast is. Voordat je een afbeelding wilt laden naar de weegschaal selecteer je de afbeelding op de betreffende positie door 1 keer op de afbeelding te klikken. Dan zit er een gele rand om de afbeelding om aan te tonen welke afbeelding je actief hebt staan. Als deze positie nog geen afbeelding in het geheugen heeft staan dan staat er een icoon van een fototoestel met een streep er doorheen: .

De onderste verticale kolom bestaat uit de GESELECTEERDE BEELDEN. Door in de middelste kolom op een afbeelding te blijven duwen wordt de afbeelding aan de kolom GESELECTEERDE BEELDEN op de plek van de rode pijltjes toegevoegd. Door in de onderste kolom op een afbeelding te blijven duwen wordt de positie gewist.

Alleen de afbeeldingen zoals getoond in de onderste kolom GESELECTEERDE BEELDEN worden aan de klantzijde als dia’s getoond. De snelheid van tonen kun je bepalen door de tijds interval in seconden hoger of lager te zetten. Door op sluiten te klikken worden de instellingen opgeslagen.
